Поршневые штоки
Полые штоки
Смотреть видео

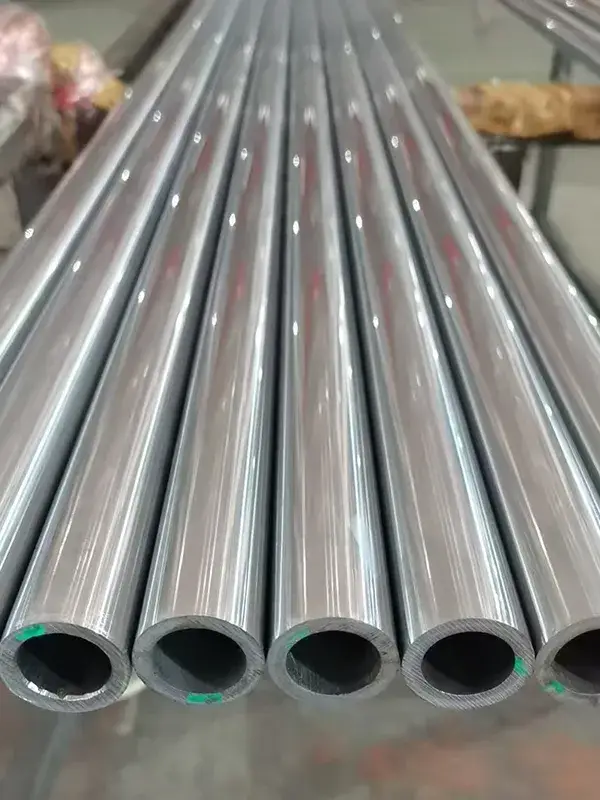

Полые штоки Compass Power Tech предназначены для изготовления гидроцилиндров/пневмоцилиндров, электроцилиндров и толкателей актуаторов с облегченной конструкцией и прокладкой коммуникаций внутри самого штока. За счет использования полых вариантов штока общая масса цилиндра снижается на несколько килограмм.
Штоки доступны в исполнении из сталей AISI 4140, AISI 4340, AISI 1020, SUJ2 и ST52 (E355). Также доступны марки GCr15, сталь 20 (AISI 1020), сталь 45 (AISI 1045), AISI 4140 и Q345B (ST52), что позволяет подобрать материал с учетом требований к прочности, обрабатываемости, износостойкости и стоимости готового изделия. Часто штоки хромируют по всей наружной поверхности для повышения износостойкости, коррозионной стойкости и снижения трения. Толщина хромового покрытия обычно составляет 20–30 мкм, а шероховатость поверхности с покрытием Ra 0,2 мкм.
Каждый шток может поставляться в стандартных типоразмерах либо изготавливаться по техническим требованиям заказчика с заданными диаметрами, толщиной стенки, длиной и допусками.
Технические характеристики
Полые штоки
| Внутренний диаметр, мм | Внешний диаметр, мм | Толщина стенок, мм | Масса, кг/м | Стандартная длина, мм | Шероховатость поверхности до нанесения покрытия | Допуск наружного диаметра, мкм | |
| f7 | f8 | ||||||
| 4 | 12 | 4,0 | 0,79 | 3000 | Ra≤0,4 мкм | -16/-34 | -16/-43 |
| 7 | 13 | 3,0 | 0,74 | 3000 | Ra≤0,4 мкм | -16/-34 | -16/-43 |
| 7 | 16 | 4,5 | 1,28 | 3000 | Ra≤0,4 мкм | -16/-34 | -16/-43 |
| 7 | 20 | 6,5 | 2,16 | 3000 | Ra≤0,4 мкм | -16/-34 | -16/-43 |
| 10 | 25 | 7,5 | 3,24 | 3000 | Ra≤0,4 мкм | -20/-41 | -20/-53 |
Примечание: приведенные технические характеристики носят справочный характер. Возможно изготовление полых штоков по индивидуальным размерам и требованиям заказчика.
