Хромированный шток поршня с ТВЧ закалкой

Поршневые штоки

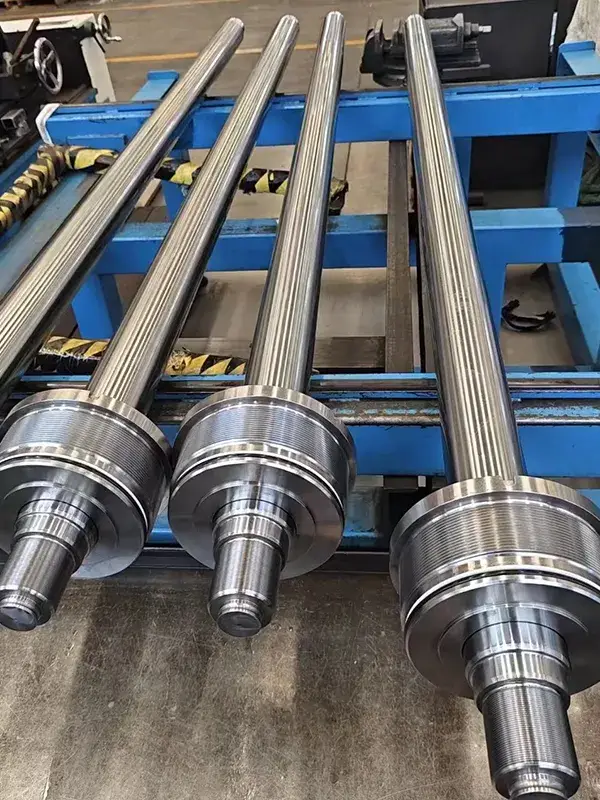

Хромированный шток поршня с ТВЧ закалкой

Compass Power Tech производит хромированные поршневые штоки с ТВЧ закалкой для гидравлических и пневматических цилиндров, рассчитанных на интенсивную циклическую работу. Комбинированная технология индукционной закалки (ТВЧ) и твердого хромирования создает поверхностный слой с твердостью до 62 HRC, что в несколько раз увеличивает износостойкость, усталостную прочность и ресурс штоков по сравнению с обычными хромированными валами. Важно заметить, что ТВЧ-закалка проводится до хромирования. Это необходимо, чтобы твердая подложка обеспечила надежное сцепление с хромовым покрытием и предотвратила его отслоение под нагрузкой.

Стержни изготавливаются из легированных сталей CK45, 42CrMo с последующей шлифовкой до допуска f7, толщиной хромового слоя 15-30 мкм и шероховатостью Ra≤0.2 мкм.

Хромированные штоки с индукционной закалкой применяются в тяжелонагруженных гидравлических и пневматических приводах, прессах, термопластавтоматах, направляющих системах, автомобильном и промышленном оборудовании. Возможно изготовление деталей для прецизионных измерительных систем, оборудования полупроводниковой промышленности и других механизмов, где состояние рабочей поверхности непосредственно влияет на точность и ресурс подвижного узла.

Связаться

Соответствие марок стали стандартам

GB	ASTM	DIN	JIS	EN
45	1045	C45	S45C	C45
50	1055	CF53	S50C	-
42CrMoA	4140	42CrMo4	SCM440	42CrMo4
40Cr	5140	41Cr4	SCr440	41Cr4
34CrNiMoA	4340	34CrNiMo6	SNCM439	34CrNiMo6
60Si2Mn	9260	60Si7	SUP6, SUP7	60Si7
Gr15	52100	100Cr6	SUJ2	100Cr6
20MnV	-	20MnV6	-	20MnV6

Диаметр	Толщина хромового покрытия	Допуск диаметра	Круглость	Прямизна	Стандартная длина	Шероховатость поверхности
Ø3–25 мм	При Ø ≤25 мм: ≥15 мкм	f7 или по требованию	≤1/2 допуска диаметра	≤0,20 мм/м	2 м, 3 м	Ra ≤0,2 мкм
Ø25–40 мм	При Ø >25 мм: ≥30 мкм	f7 или по требованию	≤1/2 допуска диаметра	≤0,20 мм/м	3 м, 6 м, 7,5 м	Ra ≤0,2 мкм
Ø40–80 мм	При Ø >25 мм: ≥30 мкм	f7 или по требованию	≤1/2 допуска диаметра	≤0,20 мм/м	3 м, 6 м, 7,5 м	Ra ≤0,2 мкм
Ø80–150 мм	При Ø >25 мм: ≥30 мкм	f7 или по требованию	≤1/2 допуска диаметра	≤0,15 мм/м	3 м, 6 м, 7,5 м	Ra ≤0,2 мкм
Ø150–200 мм	При Ø >25 мм: ≥30 мкм	f7 или по требованию	≤1/2 допуска диаметра	≤0,15 мм/м	3 м, 6 м, 7,5 м	Ra ≤0,2 мкм
Ø200–300 мм	При Ø >25 мм: ≥30 мкм	f7 или по требованию	≤1/2 допуска диаметра	≤0,15 мм/м	3 м, 6 м, 7,5 м	Ra ≤0,2 мкм
Дополнительные требования и варианты обработки	Толщина хромового покрытия	Термообработка 1	Термообработка 2	Термообработка 3	Состояние при поставке	Механическая обработка
Дополнительные требования и варианты обработки	Толщина хромового покрытия может быть изменена в соответствии с требованиями заказчика	Закалка и отпуск (Q+T)	Индукционная закалка	Закалка и отпуск и индукционная закалка	Индивидуально	Индивидуально

Собственные производственные возможности: в распоряжении нашей компании имеются бесцентрово-токарные и круглошлифовальные станки, станки для обточки прутков, оборудование для роликового выглаживания, непрерывные линии закалки и отпуска, линиями средне- и высокочастотной индукционной закалки, токарно-фрезерные обрабатывающие центры и другое точное оборудование для производства и финишной обработки поршневых штоков любой длины и диаметра.

Дополнительные услуги

Индивидуальные размеры: заказчик сам может выбрать длину штока поршня и указать ее при составлении заявки. Максимально доступная длина 7500 мм.
Снятие фасок: на обоих торцах штока могут быть выполнены фаски для упрощения последующей механической обработки и сборки.
Механическая обработка по чертежам: штоки могут быть изготовлены по чертежам заказчика и поставлены в виде готовых к сборке компонентов, что позволяет сократить объем последующей обработки.

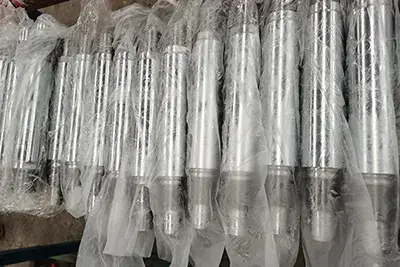

Упаковка и хранение

Для защиты штоков от коррозии во время морской транспортировки и хранения Compass Power Tech использует упаковку в антикоррозионные бумажные тубусы. Перед упаковкой на поверхность штока равномерно наносится антикоррозионное масло, а внутренняя поверхность упаковочного тубуса обрабатывается защитным воском. Такая упаковка снижает риск возникновения коррозии при транспортировке и хранении и позволяет сохранить качество поверхности и эксплуатационные характеристики поршневых штоков до их дальнейшей обработки, сборки или установки.

Ищете металлические трубы, валы или прутки, но не знаете как подобрать верное решение?

Свяжитесь с Compass Power Tech – надежного производителя шлифованных валов, прутков, труб из нержавейки и поршневых штоков. Наши специалисты помогут вам подобрать или разработать изделие, соответствующее всем вашим параметрам и наработкам!
