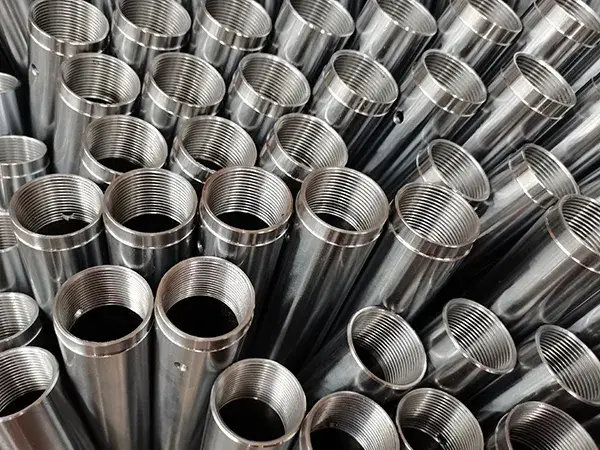

Трубы из нержавеющей стали для цилиндров

Трубы из нержавеющей стали

Трубы из нержавеющей стали для производства цилиндров

Трубы из нержавеющей стали Compass Power Tech предназначены для изготовления гильз и корпусов пневматических цилиндров, а также деталей клапанов и другого оборудования, в котором внутренняя поверхность трубы служит рабочей поверхностью для перемещения поршня или уплотнительных элементов.

Трубы изготавливаются из нержавеющей стали SUS304, SUS316 и SUS316L. В зависимости от типоразмера внутренний диаметр составляет от 6 до 200 мм, а внешний до 213 мм. Геометрические параметры контролируются по внутреннему и внешнему диаметрам, круглости, прямизне и толщине стенки. Для внутреннего диаметра предусмотрены поля допуска ISO H9 и H10. Особое внимание при изготовлении уделяется обработке внутренней поверхности, поскольку ее состояние непосредственно влияет на работу поршневого узла. После прецизионной обработки и полировки шероховатость может достигать Ra≤0,4 мкм. Такая поверхность снижает сопротивление при перемещении уплотнений и уменьшает абразивный износ контактирующих элементов.

Каждая труба может поставляться в стандартных типоразмерах либо изготавливаться по техническим требованиям заказчика с заданными диаметрами, толщиной стенки, длиной и допусками.

Связаться

Технические характеристики Трубы из нержавеющей стали для цилиндров

Марки стали	SUS304/SUS316
Внешний диаметр	Ø11–213 мм
Внутренний диаметр	Ø10–200 мм
Допуск внутреннего диаметра	ISO H9/ISO H10
Круглость	≤50% допуска
Шероховатость поверхности	Ra≤0,6 мкм
Прямизна	≤1 мм/м
Длина при поставке	≤3000 мм

Марка стали	Внутренний диаметр, мм	Внешний диаметр, мм	Толщина стенок, мм	Допуск внешнего диаметра, мм	Стандартная длина, мм	Прямизна, мм/м	Шероховатость поверхности
SUS316L	6	7	0,5	0–0,04	2500	1,5	Ra≤0,4 мкм
SUS316L	8	9	0,5	0–0,04	2500	1,5	Ra≤0,4 мкм
SUS316L	10	11	0,5	0–0,04	2500	1,2	Ra≤0,4 мкм
SUS316L	12	13,4	0,7	0–0,05	2500	1,2	Ra≤0,4 мкм
SUS316L	16	17,4	0,7	0–0,05	2500	1	Ra≤0,4 мкм
SUS316L	16	18	1	0–0,05	2500	1	Ra≤0,4 мкм
SUS316L	20	21,4	0,7	0–0,06	2500	1	Ra≤0,4 мкм
SUS316L	25	26,4	0,7	0–0,06	2500	1	Ra≤0,4 мкм
SUS316L	30	31,4	0,7	0–0,06	2500	1	Ra≤0,4 мкм
SUS316L	32	33,6	0,8	0–0,07	2500	1	Ra≤0,4 мкм
SUS316L	40	41,6	0,8	0–0,07	2500	1	Ra≤0,4 мкм
SUS316L	50	52	1	0–0,07	2500	1	Ra≤0,4 мкм
SUS316L	63	65	1	0–0,07	2500	1	Ra≤0,4 мкм
SUS316L	63	65,4	1,2	0–0,07	2140	1	Ra≤0,4 мкм
SUS304	63	69	3	0–0,07	2000	0,15	Ra≤0,4 мкм
SUS304	80	87	3,5	0–0,07	2000	0,15	Ra≤0,4 мкм
SUS304	100	106	3	0–0,08	2000	0,15	Ra≤0,4 мкм
SUS304	125	133	4	0–0,08	2000	0,15	Ra≤0,4 мкм
SUS304	160	170	5	0–0,1	2000	0,2	Ra≤0,4 мкм
SUS304	200	213	6,5	0–0,1	2000	0,25	Ra≤0,4 мкм

Примечание: возможно изготовление труб с индивидуальными характеристиками в соответствии с требованиями заказчика.

Дополнительные услуги

Резка по длине: трубы могут быть отрезаны в соответствии с требуемой монтажной длиной.
Индивидуальные размеры: внутренний и наружный диаметры, толщина стенки и допуски могут быть адаптированы под требования конкретных цилиндров, клапанов или оборудования.
Лазерная маркировка: возможно нанесение маркировки со всеми параметрами или логотипом компании на внутреннюю или внешнюю поверхность труб.

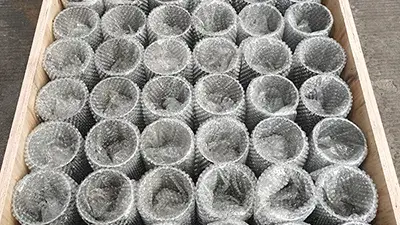

Упаковка и хранение

Трубы упаковываются в соответствующие материалы с защитой поверхности от коррозии и механических повреждений при транспортировке и хранении. Способ упаковки подбирается с учетом размеров продукции, способа транспортировки и индивидуальных требований заказчика.
